電抗器等被動原件低功率因數測量

返回查看更多

電抗類被動元件的損耗測量

新時代的電力半導體上，對被動元器件的損耗提出更高要求，要求即使在高速切換的時候也要能抑制損耗（發熱）。

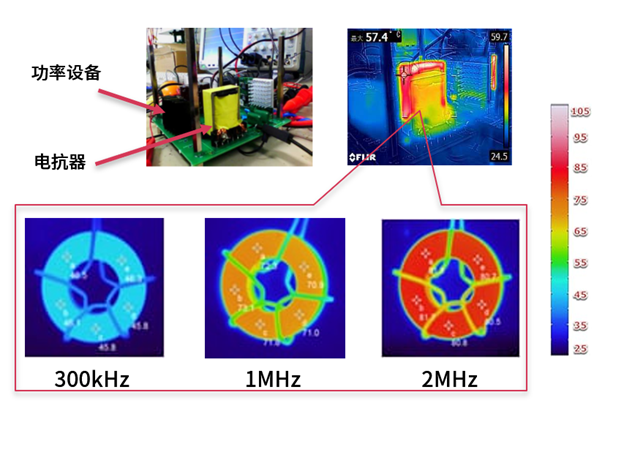

被動元件（電抗器）中的發熱例

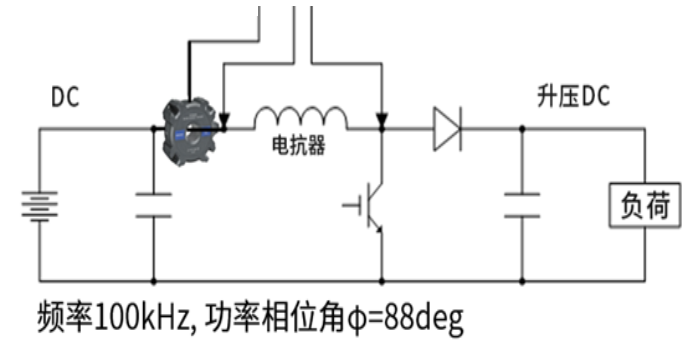

功率分析儀的電抗器損耗測量示例

在測量高速開關時被動元器件的損耗時，其高頻的相位特性是測量的關鍵

為了滿足上面的要求我們提供了以下的新技術

① 提升相位精度

針對特殊電相角對儀表進行校對。

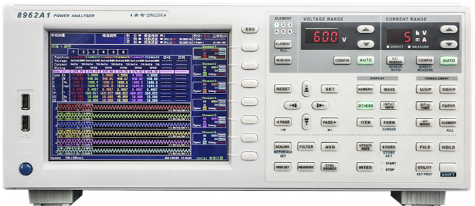

② 相位補償配套有內部存儲器的電流傳感器，將各傳感器的相位補償值記錄在存儲器中，根據各傳感器個體的補償值自動校正電流傳感器的相位誤差。通過功率分析儀8962A1和新電流傳感器組的組合來實現。
